Bạn đã bao giờ thắc mắc cấu tạo sạc dự phòng nhỏ gọn mà bạn mang theo mỗi ngày có gì không? Hay tại sao sản phẩm này lại “xịn” hơn sản phẩm khác? Trong thế giới công nghệ hiện đại, sạc dự phòng đã trở thành vật bất ly thân. Việc hiểu rõ về cấu trúc bên trong không chỉ là kiến thức công nghệ khô khan mà nó còn là chìa khóa giúp bạn trở thành người tiêu dùng thông minh. Hãy cùng Volwatt khám phá từng linh kiện để sử dụng sạc dự phòng an toàn và hiệu quả nhất nhé
1. Tổng quan về sạc dự phòng
Trước khi đi vào cấu tạo sạc dự phòng, chúng ta hãy cùng nhau điểm qua những khái niệm cơ bản nhất nhé.
Sạc dự phòng là gì?
Hiểu một cách đơn giản, sạc dự phòng (hay pin sạc dự phòng) là một thiết bị tích trữ năng lượng điện di động. Nó hoạt động như một “ổ cắm điện bỏ túi”, cho phép bạn nạp lại năng lượng cho các thiết bị điện tử… mọi lúc mọi nơi mà không cần đến nguồn điện trực tiếp

Tại sao nên hiểu cấu tạo trước khi sử dụng?
Một số người có suy nghĩ sạc dự phòng đều tương tự nhau, tuy nhiên, việc trang bị kiến thức về cấu tạo sạc dự phòng mang lại cho bạn rất nhiều lợi ích thiết thực:
- Sử dụng an toàn: Khi biết sạc dự phòng có những bộ phận gì, bạn sẽ hiểu rõ nguyên lý hoạt động và lý do không nên để nó ở nơi có nhiệt độ cao hoặc làm rơi vỡ.
- Kéo dài tuổi thọ: Khi biết lõi pin hoạt động như thế nào, bạn sẽ có cách sạc và xả pin đúng chuẩn giúp viên pin của mình bền bỉ hơn theo thời gian.
- Mua sản phẩm phù hợp: Khi hiểu về cell pin, dung lượng, công nghệ sạc nhanh,… bạn sẽ chọn được loại sạc phù hợp với thiết bị và nhu cầu sử dụng.
- Tự xử lý một số lỗi đơn giản: Đôi khi sạc không vào điện hay sạc chậm, việc hiểu cấu tạo có thể giúp bạn phán đoán nguyên nhân và tự khắc phục một số lỗi cơ bản.

2. Cấu tạo cơ bản của sạc dự phòng
Về cơ bản, cấu tạo sạc dự phòng bao gồm 5 thành phần chính sau đây.

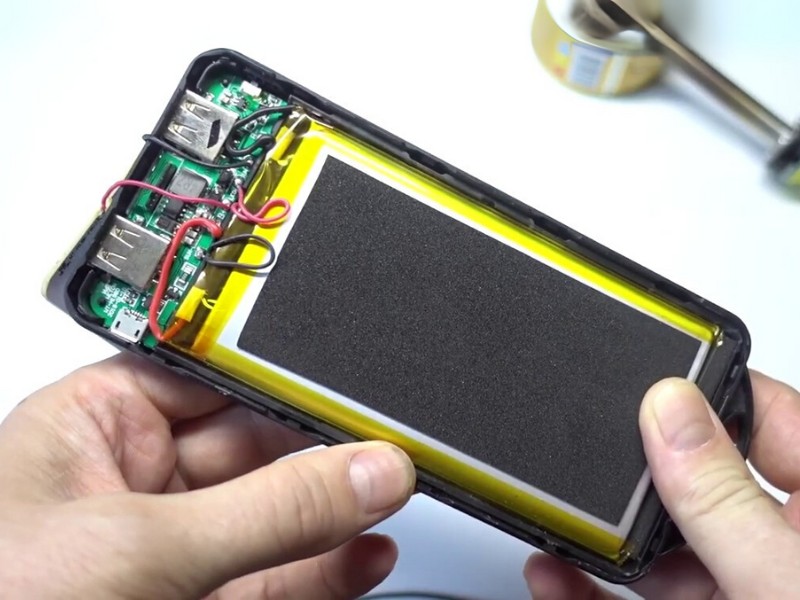

2.1. Cell pin (Pin lithium-ion hoặc lithium-polymer)
Cell pin chính là trái tim và là bộ phận quan trọng nhất trong toàn bộ cấu tạo sạc dự phòng. Chất lượng và loại cell pin sẽ quyết định trực tiếp đến:
- Dung lượng (mAh): Dung lượng càng cao, bạn càng sạc được nhiều lần cho thiết bị. Con số thường hiển thị trên sạc như 10.000mAh, 20.000mAh chính là tổng dung lượng của các cell pin cộng lại.
- Tuổi thọ (Chu kỳ sạc): Mỗi cell pin có một số chu kỳ sạc/xả nhất định (thường là vài trăm đến cả nghìn lần). Cell pin chất lượng cao sẽ có tuổi thọ dài hơn.
- Độ an toàn: Cell pin đến từ các thương hiệu uy tín sẽ có độ ổn định cao, giảm thiểu rủi ro phồng pin, cháy nổ.
Hiện nay có hai loại cell pin phổ biến là Lithium-ion (Li-Ion) và Lithium-polymer (Li-Po). Li-Po thường mỏng nhẹ hơn, an toàn hơn và có thể tạo ra nhiều hình dạng linh hoạt nhưng giá thành cũng cao hơn so với Li-Ion.

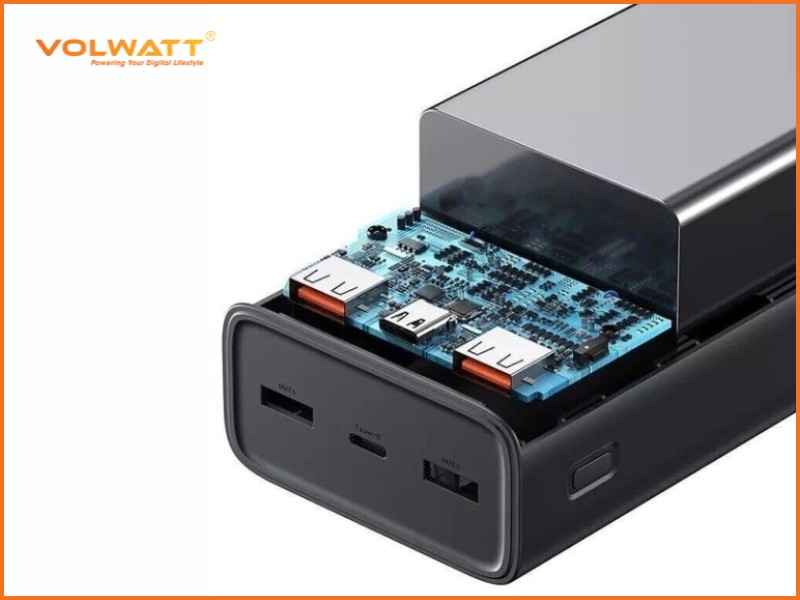

2.2. Mạch sạc/xả – bo mạch điều khiển
Nếu cell pin là “trái tim” thì bo mạch điều khiển (PCBA) chính là một bảng mạch điện tử phức tạp chứa các vi mạch (IC) thông minh, có nhiệm vụ:
- Điều khiển dòng điện: Quản lý dòng điện sạc vào pin (Input) và xả ra cho thiết bị (Output) một cách ổn định.
- Nhận diện thiết bị: Tự động điều chỉnh dòng ra phù hợp với từng thiết bị điện tử.
- Tích hợp công nghệ sạc: Các công nghệ sạc nhanh như Power Delivery (PD) hay QuickCharge (QC) đều được xử lý tại bo mạch này.
- Bảo vệ an toàn: Mạch sẽ bảo vệ pin và thiết bị của bạn khỏi các sự cố nguy hiểm .
Vậy pin dự phòng có tụ điện không? Trên bo mạch điều khiển này có chứa các tụ điện. Tuy nhiên, chúng không dùng để lưu trữ năng lượng chính như cell pin mà có vai trò lọc nhiễu, ổn định điện áp, đảm bảo dòng điện ra vào luôn “sạch” và an toàn.

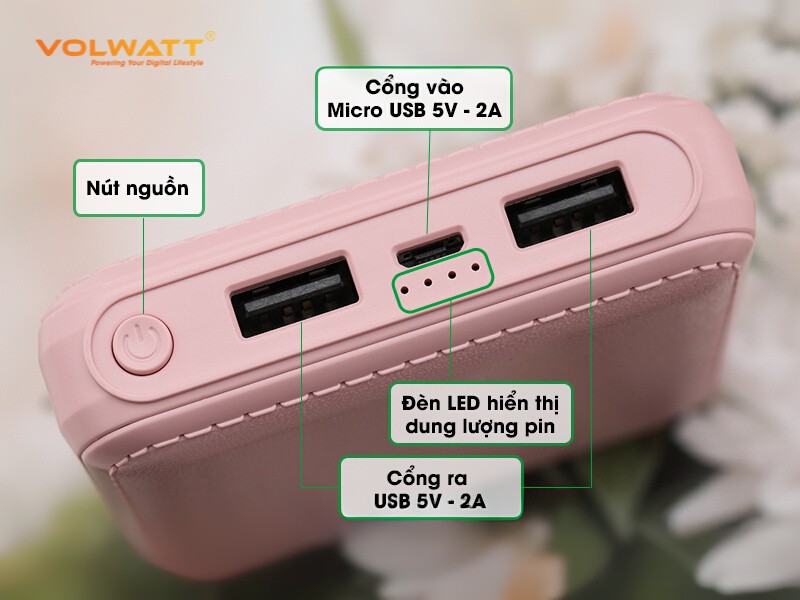

2.3. Cổng input/output (USB-A, USB-C, microUSB…)
Các cổng sạc của pin dự phòng là nơi bạn kết nối dây cáp để sạc cho pin và sạc cho các thiết bị khác. Các cổng phổ biến bao gồm:
- Input (Đầu vào): Thường là cổng microUSB hoặc USB-C để nạp điện cho chính sạc dự phòng.
- Output (Đầu ra): Thường là cổng USB-A (cổng chữ nhật truyền thống) và USB-C. Nhiều sạc dự phòng hiện đại sử dụng cổng USB-C cho cả hai chiều sạc vào và sạc ra, đồng thời hỗ trợ sạc nhanh PD.

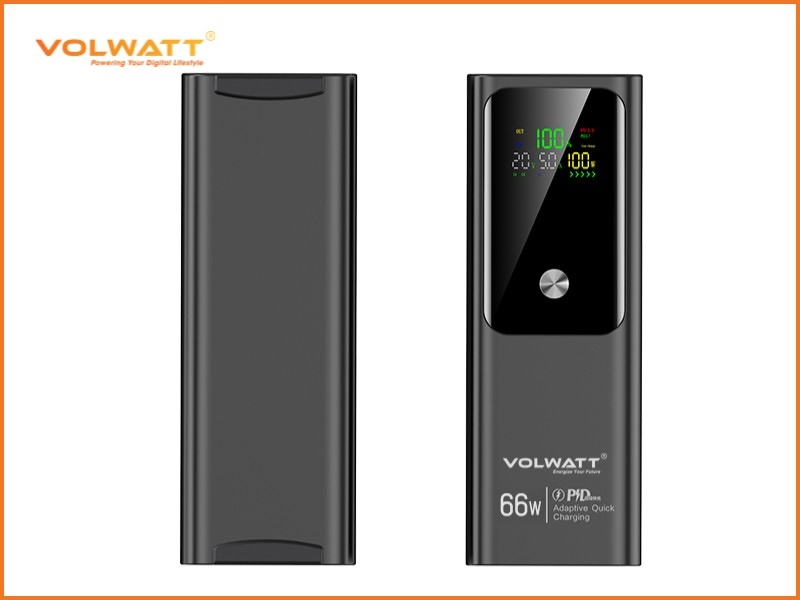

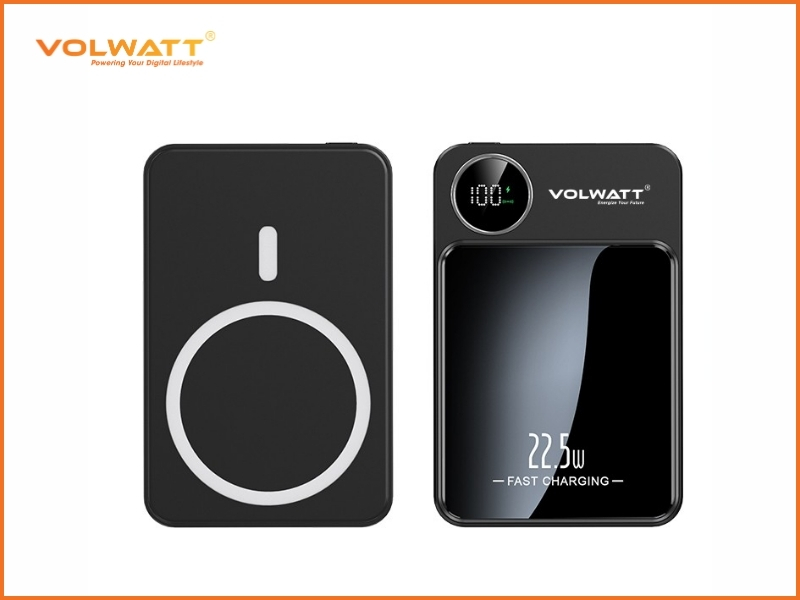

2.4. Màn hình hoặc đèn LED báo hiệu
Đây là bộ phận giúp bạn “giao tiếp” hiệu quả với viên pin. Nó cung cấp các thông tin cần thiết như:
- Dung lượng pin: Thường được hiển thị bằng các chấm đèn LED hoặc màn hình LCD hiển thị số phần trăm dung lượng.
- Tình trạng sạc: Đèn báo sẽ nhấp nháy khi đang sạc và đứng yên khi đã đầy. Một số sạc dự phòng có đèn báo riêng cho chế độ sạc nhanh.
- Thông số kỹ thuật: Một số màn hình LCD cao cấp còn có thể hiển thị điện áp (V) và cường độ dòng điện (A) đang hoạt động.

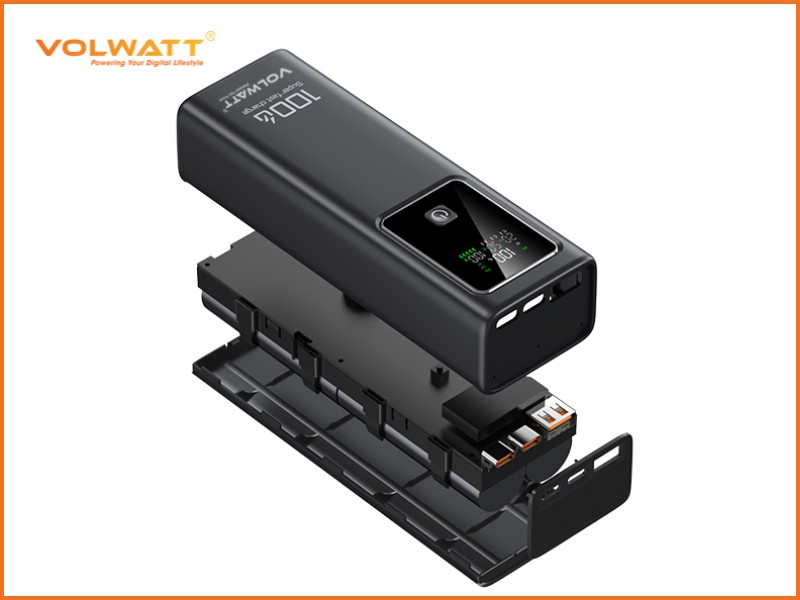

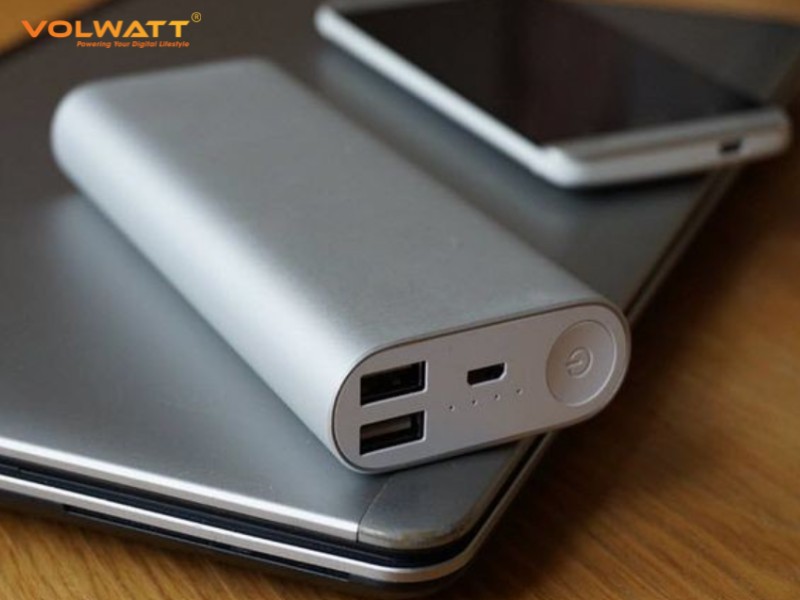

2.5. Vỏ ngoài & lớp cách nhiệt
Lớp vỏ ngoài không chỉ có tác dụng thẩm mỹ mà còn là “lớp áo giáp” vững chắc bảo vệ tất cả các linh kiện điện tử tinh vi bên trong. Chúng thường được làm từ:
- Nhựa ABS hoặc Polycarbonate: Nhẹ, bền, có khả năng chống cháy và cách điện tốt.
- Kim loại (Nhôm, hợp kim): Cứng cáp, sang trọng và hỗ trợ tản nhiệt tốt hơn cho các linh kiện bên trong.
Dù làm bằng chất liệu gì, lớp vỏ cũng đóng vai trò quan trọng trong việc chống va đập, ngăn cách các linh kiện bên trong với môi trường bên ngoài, đảm bảo an toàn cho người sử dụng.
3. Cách sạc dự phòng hoạt động
Sau khi đã hiểu về các bộ phận trong cấu tạo sạc dự phòng, giờ là lúc chúng ta tìm hiểu sạc pin dự phòng vận hành. Quá trình này có thể chia thành hai giai đoạn chính: sạc vào và sạc ra, tất cả đều được điều khiển bởi IC quản lý nguồn.

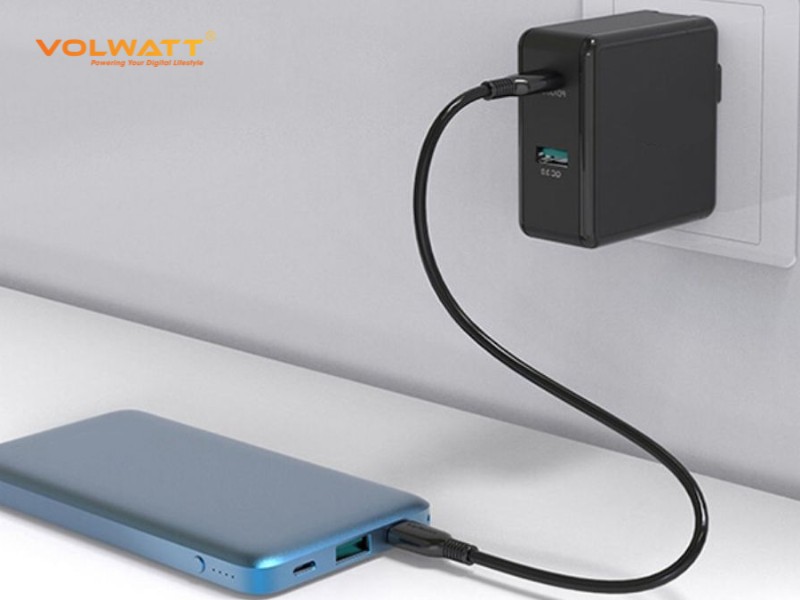

Quá trình sạc vào (Input)
Đây là quá trình nạp năng lượng vào các cell pin của sạc dự phòng:
- Khởi đầu: Bạn cắm củ sạc vào ổ điện và kết nối dây cáp vào cổng Input (thường là Micro USB hoặc USB-C) của pin dự phòng.
- Dòng điện di chuyển: Năng lượng điện từ nguồn sẽ đi qua dây cáp, tiến vào bo mạch điều khiển.
- Mạch xử lý: Tại đây mạch điều khiển sẽ kiểm tra và điều chỉnh dòng điện từ củ sạc để có điện áp và cường độ phù hợp, đảm bảo an toàn trước khi nạp vào cell pin.
- Nạp năng lượng và lưu trữ: Năng lượng điện được chuyển hóa thành năng lượng hóa học và lưu trữ vào các cell pin. Quá trình này sẽ tiếp diễn cho đến khi các cell pin đầy. Lúc này, IC quản lý nguồn sẽ ra lệnh ngắt sạc để tránh tình trạng sạc nhồi, gây hại cho tuổi thọ pin.

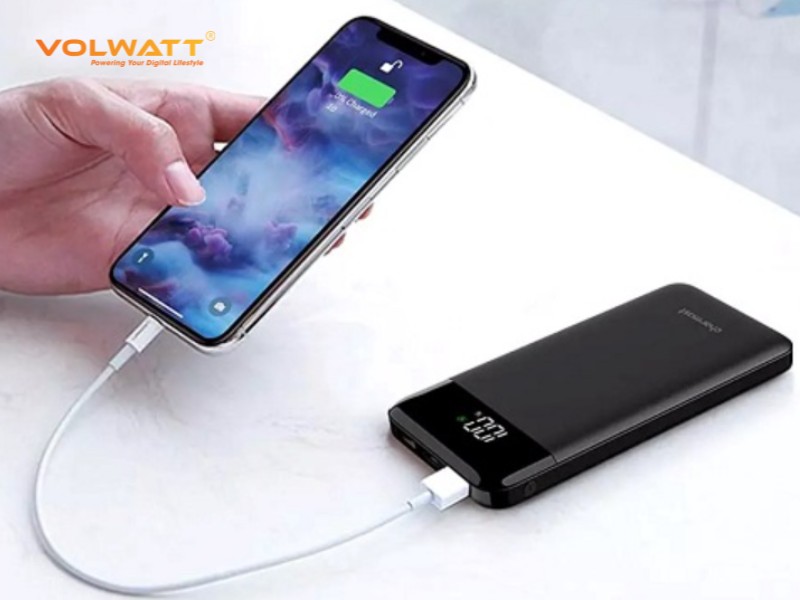

Quá trình sạc ra (Output)
Đây là lúc viên pin của bạn thực hiện sứ mệnh của nó là “cứu đói” cho các thiết bị khác.
- Giải phóng năng lượng: Khi bạn kết nối điện thoại vào cổng Output (USB-A hoặc USB-C) của sạc dự phòng.
- Mạch điều khiển kích hoạt: Ngay khi có kết nối mạch điều khiển sẽ nhận tín hiệu. Năng lượng hóa học được lưu trữ trong cell pin sẽ được chuyển đổi ngược lại thành năng lượng điện.
- Điều chỉnh dòng điện: Dòng điện từ cell pin sẽ đi qua mạch điều khiển một lần nữa. Tại đây mạch sẽ nhận diện xem thiết bị của bạn cần điện áp và dòng điện để cung cấp chính xác, tránh gây hại cho pin của thiết bị.
- Sạc cho thiết bị: Dòng điện an toàn và ổn định sẽ được đẩy ra cổng Output, đi qua dây cáp và nạp vào pin của thiết bị
Toàn bộ quá trình này diễn ra cực nhanh và liên tục, đảm bảo thiết bị của bạn được sạc một cách hiệu quả và an toàn nhất.

Vai trò của IC quản lý nguồn
Trong cả hai quá trình trên, vi mạch (IC) quản lý nguồn điều phối mọi hoạt động. Nó không chỉ đơn thuần cho dòng điện chạy qua mà còn liên tục giám sát và bảo vệ:
- Tự động ngắt khi đầy: Khi cell pin được sạc đến 100%, IC sẽ tự động ngắt dòng vào để tránh sạc nhồi, gây phồng pin và giảm tuổi thọ. Tương tự, nó cũng ngắt khi sạc đầy cho điện thoại của bạn.
- Chống chập cháy: Nếu có sự cố như chập điện ở cổng ra, IC sẽ ngay lập tức ngắt toàn bộ mạch để bảo vệ cả sạc dự phòng và thiết bị của bạn.
- Hỗ trợ sạc ổn định: Với các công nghệ sạc nhanh, IC sẽ quản lý dòng điện có công suất lớn, đảm bảo quá trình sạc nhanh diễn ra ổn định, không quá nhiệt.
4. Các công nghệ tích hợp trong sạc dự phòng hiện đại
Với sự phát triển của công nghệ, cấu tạo sạc dự phòng ngày nay không chỉ dừng lại ở các linh kiện cơ bản. Chúng được trang bị thêm nhiều công nghệ thông minh để tối ưu hóa hiệu suất và sự an toàn.
Sạc nhanh (Quick Charge, Power Delivery)
Đây là công nghệ được săn đón nhiều nhất. Thay vì sạc ở mức công suất tiêu chuẩn (5V-1A hoặc 5V-2A), công nghệ sạc nhanh cho phép đẩy công suất lên cao hơn rất nhiều (ví dụ 18W, 22.5W, 45W, thậm chí 100W) giúp rút ngắn đáng kể thời gian sạc cho thiết bị.
- Quick Charge (QC): Do Qualcomm phát triển, phổ biến trên các điện thoại Android sử dụng chip Snapdragon.
- Power Delivery (PD): Là một tiêu chuẩn sạc nhanh quốc tế, thường sử dụng cổng USB-C. PD có khả năng cung cấp công suất lớn cho đa dạng thiết bị

Tự động nhận diện thiết bị sạc
Mạch điều khiển có một tính năng cực kỳ thông minh, đó là khả năng tự động nhận diện thiết bị đang được kết nối. Từ đó, nó sẽ tự động điều chỉnh dòng ra (output) cho phù hợp nhất, vừa đảm bảo tốc độ sạc tối ưu, vừa tránh gây hại cho pin của các thiết bị có dung lượng nhỏ.
Bảo vệ 6 lớp: quá áp, quá dòng, ngắn mạch, quá nhiệt, sạc quá mức, xả sâu
Các sạc dự phòng chất lượng cao ngày nay thường được quảng cáo có từ 6 đến 9 lớp bảo vệ an toàn. Đây không phải là lời nói suông. Chúng là các cơ chế được tích hợp sẵn trong IC quản lý nguồn để tạo thành một “hàng rào” phòng thủ vững chắc. Các lớp bảo vệ cốt lõi bao gồm:
- Bảo vệ quá áp: Ngăn chặn điện áp đầu vào hoặc đầu ra vượt ngưỡng an toàn.
- Bảo vệ quá dòng: Chặn dòng điện vượt quá mức mà pin hoặc thiết bị có thể chịu đựng.
- Bảo vệ ngắn mạch: Tự ngắt khi phát hiện chập điện.
- Bảo vệ quá nhiệt: Cảm biến nhiệt sẽ ngắt sạc khi nhiệt độ pin tăng quá cao.
- Bảo vệ sạc quá mức: Tự động ngắt khi pin đầy 100%.
- Bảo vệ xả sâu: Ngăn không cho pin bị cạn kiệt đến mức 0%, không thể sạc lại được.
5. Một số lưu ý khi chọn mua và sử dụng sạc dự phòng
Từ việc hiểu rõ cấu tạo sạc dự phòng, chúng ta có thể rút ra những kinh nghiệm quý báu khi chọn mua và sử dụng.

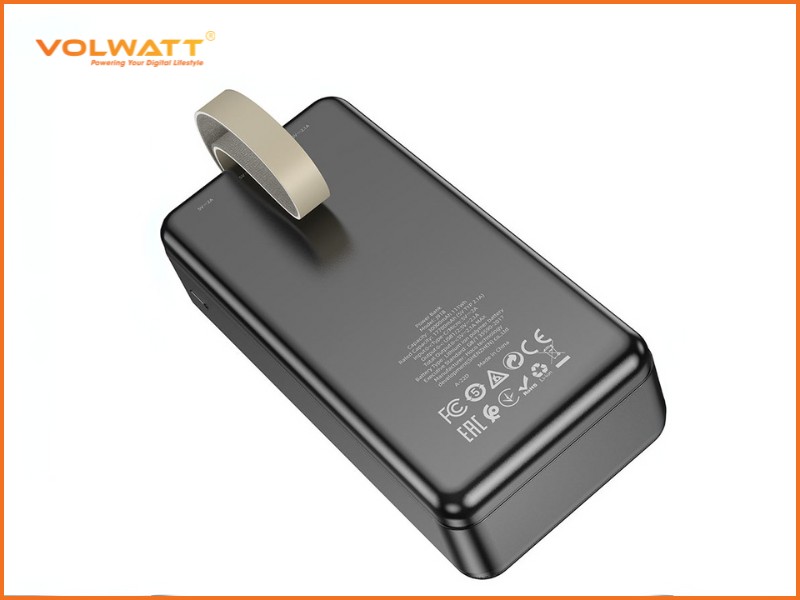

Ưu tiên loại có ghi rõ thông số cấu tạo, thương hiệu uy tín
Một sản phẩm sạc dự phòng đáng tin cậy thường công bố đầy đủ và minh bạch các thông số quan trọng như dung lượng thực tế, loại lõi pin, công suất đầu vào/đầu ra, cùng các chứng nhận an toàn như CE, FCC, RoHS…
Việc công khai những thông tin này cho thấy nhà sản xuất tự tin về chất lượng sản phẩm. Họ đã đầu tư nghiêm túc vào pin và bo mạch điều khiển, đảm bảo sản phẩm đạt chuẩn và đã được kiểm định kỹ lưỡng trước khi đến tay người dùng.

Tránh dùng loại vỏ mỏng, không có lớp cách điện
Lớp vỏ không chỉ để làm đẹp. Một chiếc sạc dự phòng có vỏ ọp ẹp thường là dấu hiệu của việc nhà sản xuất đã cắt giảm chi phí, và rất có thể các linh kiện bên trong cũng không được đảm bảo. Hãy chọn sản phẩm có vỏ cứng cáp, chắc chắn để bảo vệ “nội thất” bên trong tốt hơn.
Kiểm tra định kỳ pin và khả năng sạc
Sau một thời gian sử dụng (khoảng 6 tháng đến 1 năm), bạn nên để ý đến các dấu hiệu bất thường như:
- Pin bị phồng, biến dạng.
- Sạc rất nhanh đầy nhưng cũng rất nhanh hết pin.
- Vỏ pin nóng lên một cách bất thường trong lúc sạc.
- Thời gian sạc đầy cho điện thoại kéo dài hơn hẳn so với trước đây.
Nếu gặp các dấu hiệu này, có thể pin đã bị chai hoặc một bộ phận trong cấu tạo đã gặp vấn đề. Đây là lúc bạn nên cân nhắc thay thế một viên pin mới để đảm bảo an toàn.

Thông qua bài viết này, Volwatt.vn hy vọng bạn đã nắm rõ cấu tạo sạc dự phòng trọn vẹn từ A-Z. Đây không chỉ là một viên pin đơn thuần mà là một hệ thống phức tạp, nơi các bộ phận từ cell pin, bo mạch chủ (nơi có cả các tụ điện nhỏ bé) cho đến lớp vỏ ngoài đều liên kết chặt chẽ với nhau để đảm bảo hiệu năng và sự an toàn tối đa cho người dùng. Việc hiểu rõ cấu tạo không chỉ giúp bạn sử dụng thiết bị đúng cách, kéo dài tuổi thọ mà còn giúp bạn tránh xa những sản phẩm kém chất lượng và các lỗi hư hỏng nguy hiểm có thể xảy ra. Volwatt.vn tin rằng, với những kiến thức này, bạn đã hoàn toàn tự tin để trở thành một người tiêu dùng công nghệ thông thái!
